中华人民共和国行业标准
纤维石膏空心大板复合墙体结构技术规程
Technical specification for composite wall structures with glass fiber reinforced gypsum panels
JGJ 217-2010
批准部门：中华人民共和国住房和城乡建设部
施行日期：2 0 1 1 年 8 月 1 日
中华人民共和国住房和城乡建设部
公 告
第790号
关于发布行业标准《纤维石膏空心大板复合墙体结构技术规程》的公告
现批准《纤维石膏空心大板复合墙体结构技术规程》为行业标准，编号为JGJ 217-2010，自2011年8月1日起实施。其中，第3.2.1、4.2.1、6.1.7条为强制性条文，必须严格执行。
本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国住房和城乡建设部
2010年10月21日
前 言
根据住房和城乡建设部《关于印发<2008年工程建设标准规范制订、修订计划(第一批)>的通知》 (建标[2008]102号)的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定了本规程。
本规程的主要技术内容包括：总则、术语和符号、材料、基本设计规定、结构设计、构造要求、施工、验收。
本规程由住房和城乡建设部负责管理和对强制性条文的解释，由山东省建设建工(集团)有限责任公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送山东省建设建工(集团)有限责任公司(地址：济南市经十路14380号，邮编：250014)。
本规程主编单位：山东省建设建工(集团)有限责任公司
山东建筑大学
本规程参编单位：山东建工股份有限公司
山东省建设建工(集团)工程设计有限公司
山东科发建材工程有限公司
哈尔滨工业大学
香港城市大学
济南市工程质量与安全生产监督站
烟建集团有限公司
阿贝斯(RBS)速成建筑体系天津有限公司
本规程主要起草人员：张 鑫 段辉文 赵考重 唐岱新 黄启政 田 杰 祖志安 陶敬生 王永东 王国富 刘林生 黄兴桥 张春霞 刘秋深 吴宇飞 梁以德 孙国春 文爱武 沈彩华 崔 霞
本规程主要审查人员：叶列平 韩继云 曹双寅 董毓利 卢文胜 牟宏远 焦安亮 王有志 胡海涛 周新刚 张维汇 付安元 曹怀武
▼ 展开条文说明
1 总 则
1.0.1 为了促进纤维石膏空心大板复合墙体结构在建筑中的合理应用，做到安全适用、技术先进、经济合理、环保节能、保证质量，制定本规程。
▼ 展开条文说明
1.0.2 本规程适用于抗震设防烈度不大于8度、设计基本地震加速度不大于0.2g的地区采用纤维石膏空心大板复合墙体的多层居住建筑和公共建筑的设计、施工及验收。
▼ 展开条文说明
1.0.3 纤维石膏空心大板复合墙体结构房屋的设计、施工及验收，除应符合本规程外，尚应符合国家现行有关标准的规定。
2 术语和符号
2.1 术 语
2.1.1 纤维石膏空心大板 glass fiber reinforced gypsum panels
用玻璃纤维、石膏粉、水、添加剂等材料在工厂由专用设备生产的具有空腔的大板，可按设计要求切割成不同规格的构件。
▼ 展开条文说明
2.1.2 纤维石膏空心大板复合墙体结构 composite wall struc-tures with glass fiber reinforced gypsum panels
由纤维石膏空心大板空腔内全部填充自密实混凝土形成的复合墙体的承重结构。
2.1.3 自密实混凝土 self-compacting concrete
具有高流动度、不离析以及高均匀性和稳定性，浇筑时依靠其自重流动无需振捣而达到密实的混凝土。
2.1.4 双板墙 double-panel wall
采用两块同样的板并排安装形成的墙。
2.1.5 芯柱 core column
在纤维石膏空心大板的空腔内填充自密实混凝土并按标准要求配置构造钢筋后形成的柱。
▼ 展开条文说明
2.2 符 号

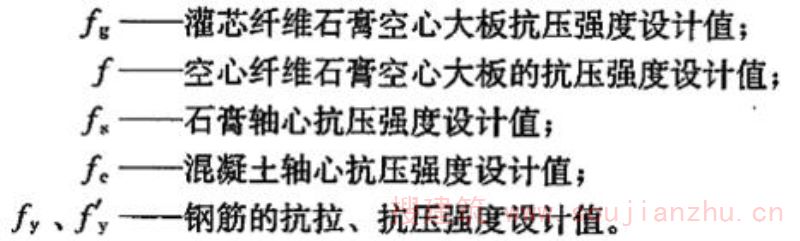

2.2.1 材料性能
2.2.2 作用和作用效应
2.2.3 几何参数
2.2.4 计算系数
3 材 料
3.1 纤维石膏空心大板
3.1.1 墙板的标准尺寸应为12000mm×3000mm×120mm。
▼ 展开条文说明
3.1.2 墙板主要力学性能、物理性能指标应符合表3.1.2的规定。
▼ 展开条文说明
3.1.3 40mm×40mm×40mm的石膏试块抗压强度不应小于12MPa，40mm×40mm×160mm石膏试块抗折强度不应小于5MPa。
▼ 展开条文说明
3.1.4 玻璃纤维应采用E级玻璃纤维。
▼ 展开条文说明
3.1.5 灌芯纤维石膏空心大板的隔声性能不应小于45DB。
▼ 展开条文说明
3.1.6 纤维石膏空心大板应采用混凝土填充，灌芯后其面密度应大于265kg／m2，其热阻值不应小于0.162m2·K／W，传热系数不应大于3.205W／(m2·K)。
▼ 展开条文说明
3.2 混凝土及钢筋
3.2.1 纤维石膏空心大板复合墙体的全部空腔内细石混凝土的浇筑应采取切实有效的密实成型措施，不得存在对混凝土强度有影响的缺陷，混凝土强度等级不应小于C20。
3.2.2 纤维石膏空心大板复合墙体结构宜采用HPB235、HRB335、HRB400和RRB400钢筋。
3.2.3 混凝土和钢筋的设计强度应符合现行国家标准《混凝土结构设计规范》GB 50010的规定。
4 基本设计规定
4.1 一般规定
4.1.1 纤维石膏空心大板复合墙体的结构设计应符合抗震设计要求。建筑物体型宜简洁，建筑的平面和立面设计宜规则，墙体布置宜均匀对称。当房屋的平面不规则时，应考虑建筑自身扭转的影响。建筑物不宜有错层，不应设置拐角窗。
4.1.2 纤维石膏空心大板复合墙体结构应用于室外地面以上部分。
▼ 展开条文说明
4.1.3 纤维石膏空心大板复合墙体结构宜采用现浇混凝土楼板。
4.1.4 纤维石膏空心大板复合墙体结构用于潮湿、有水环境(如厨房、卫生间、外墙等)时，应采取防水措施。
▼ 展开条文说明
4.1.5 灌芯石膏大板墙体结构底部加强部位宜取基础以上至首层顶，当地下室超过一层时，可取地下一层和首层。
4.1.6 采用纤维石膏空心大板复合墙体的房屋或建筑物的结构布置应符合下列规定：
1 抗侧力结构平面布置宜使纵横向均符合规则、对称要求；
2 多层建筑应符合现行国家标准《建筑抗震设计规范》GB 50011的有关规定；
3 楼梯间不宜设置在房屋的尽端和转角处；
4 烟道、风道或其他设备装置不应削弱墙体截面。
396'>《纤维石膏空心大板复合墙体结构技术规程[附条文说明]》JGJ 217-20108.7 工程验收
8.7.1 纤维石膏空心大板墙体分项工程验收时，应提供下列文件和记录：
1 施工图及设计变更文件；
2 纤维石膏空心大板产品的合格证和出厂检验报告；
3 工程定位测量、放线记录；
4 原材料合格证和进场复验报告、按规定实施的见证取样送检报告；
5 混凝土配合比试验报告；
6 混凝土试件的性能试验报告；
7 混凝土工程施工记录和自密实混凝土检查记录；
8 冬期施工记录；
9 隐蔽工程验收记录；
10 各分项工程验收记录；
11 工程重大质量问题的处理和验收记录；
12 其他必要的文件和记录。
▼ 展开条文说明
8.7.2 工程验收前是否对纤维石膏空心大板墙体进行结构实体检验，应由监理单位、建设单位、设计单位、施工单位共同商定。
8.7.3 当纤维石膏空心大板墙体结构施工质量不符合要求时，应按下列规定处理：
1 经返工、返修或更换构件、部件的检验批，应重新进行验收；
2 经有资质的检测单位检测鉴定达到设计要求的检验批，应予以验收；
3 经有资质的检测单位鉴定达不到设计要求，但经原设计单位核算并确认可满足安全和使用功能的检验批，可予以验收；
4 经返修或加固处理能够满足结构安全使用要求的分项工程，可根据技术处理方案和协商文件进行验收。
附录A 分项工程(检验批)质量验收记录表
A.0.1 分项工程(检验批)的质量验收记录应由施工项目专业质量检查员填写，监理工程(建设单位专业技术负责人)组织项目专业质量检查员等进行验收，并应按表A.0.1记录。
本规程用词说明
1 为便于在执行本规程条文时区别对待，对要求严格程度不同的用词说明如下：
1)表示很严格，非这样做不可的：
正面词采用“必须”，反面词采用“严禁”；
2)表示严格，在正常情况下均应这样做的：
正面词采用“应”，反面词采用“不应”或“不得”；
3)表示允许稍有选择，在条件许可时首先应这样做的：
正面词采用“宜”，反面词采用：“不宜”；
4)表示有选择，在一定条件下可以这样做的，采用“可”。
2 条文中指明应按其他有关标准执行的写法为：“应符合……的规定”或“应按……执行”。
引用标准名录
1 《砌体结构设计规范》GB 50003
2 《建筑结构荷载规范》GB 50009
3 《混凝土结构设计规范》GB 50010
4 《建筑抗震设计规范》GB 50011
5 《普通混凝土力学性能试验方法标准》GB／T 50081
6 《普通混凝土长期性能和耐久性能试验方法标准》GB／T 50082
7 《混凝土强度检验评定标准》GB／T 50107
8 《民用建筑热工设计规范》GB 50176
9 《公共建筑节能设计标准》GB 50189
10 《混凝土结构工程施工质量验收规范》GB 50204
11 《严寒和寒冷地区居住建筑节能设计标准》JGJ 26
12 《普通混凝土配合比设计规程》JGJ 55
13 《建筑施工安全检查标准》JGJ 59
14 《夏热冬暖地区居住建筑节能设计标准》JGJ 75
15 《建筑工程冬期施工规程》JGJ 104
16 《夏热冬冷地区居住建筑节能设计标准》JGJ 134
17 《外墙外保温工程技术规程》JGJ 144
