中华人民共和国行业标准
型钢水泥土搅拌墙技术规程
Technical specification for soil mixed wall
JGJ/T 199-2010
批准部门:中华人民共和国住房和城乡建设部
施行日期: 2010年10月1日
中华人民共和国住房和城乡建设部
公 告
第514号
关于发布行业标准《型钢水泥土搅拌墙技术规程》的公告
现批准《型钢水泥土搅拌墙技术规程》为行业标准，编号为JGJ/T 199-2010，自2010年10月1日起实施。
本规程由我部标准定额研究所组织中国建筑工业出版杜出版发行。
中华人民共和国住房和城乡建设部
2010年3月15日
前 言
根据住房和城乡建设部《关于印发<2008年工程建设标准规范制订、修订计划(第一批)>的通知》(建标[2008]102号)的要求，规程编制组经广泛调查研究，认真总结有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定本规程。
本规程主要技术内容是：1.总则；2. 术语和符号；3. 基本规定；4. 设计；5. 施工；6. 质量检查与验收；以及相关附录。
本规程由住房和城乡建设部负责管理，由上海现代建筑设计(集团)有限公司负责具体技术内容的解释。在执行过程中，如有意见或建议请寄送上海现代建筑设计(集团)有限公司(地址:上海市石门二路258号；邮编200041)。
本规程主编单位：上海现代建筑设计(集团)有限公司 浙江环宇建设集团有限公司
本规程参编单位：中国建筑科学研究院 华东建筑设计研究院有限公司 天津大学 同济大学建筑设计研究院 上海万康机械施工有限公司 绍兴市星宇地基基础有限公司 上海广大基础工程有限公司 上海强劲基础工程有限公司 上海申元岩土工程有限公司
本规程主要起草人员：高承勇 王卫东 桂业琨 刘文革 梁志荣 陈绍炳 钱力航 周国勇 宋青君 朱玉明 郑 刚 贾 坚 陈 凡 朱其良 吴国明 宋伟民 翁其平 刘 畅 刘传平 刘陕南 章兆雄 沈 健 李忠诚 丁良浩 谢小林 金 喜 金伟光 邸国恩 陈荣斌 胡晓虎 童宏伟
本规程主要审查人员:叶可明 宋二祥 袁内镇 王建华 周国钧 吴永红 李耀良 林 靖 周杜鑫 章履远
▼ 展开条文说明
中华人民共和国行业标准
型钢水泥土搅拌墙技术规程
JGJ/T199-2010
条文说明
制订说明
《型钢水泥土搅拌墙技术规程》JGJ／T199-2010，经住房和城乡建设部2010年3月15日以第514号公告批准、发布。
本规程制订过程中，编制组对国内型钢水泥土搅拌墙技术进行了调查，全面总结了已有的工程经验，开展了室内模型试验和现场试验。
为便于广大设计、施工、科研、学校等单位有关人员在使用本规程时能正确理解和执行条文规定，《型钢水泥土搅拌墙技术规程》编制组按章、节、条顺序编制了本规程的条文说明，对条文说明规定的目的、依据以及执行中需注意的有关事项进行了说明。但是，本条文说明不具备与规程正文同等的法律效力，仅供使用者作为理解和把握规程规定的参考。
1总则
1 总则
1.0.1 为了在型钢水泥土搅拌墙基坑支护工程中做到安全可靠、技术先进、经济合理、确保质量及保护环境，制定本规程。
▼ 展开条文说明
1.0.1型钢水泥土搅拌墙作为基坑工程的一种支护结构形式，是我国从日本通过技术引进(SMW工法)结合中国实际消化吸收、再创新的工程技术，该技术已在上海、天津等软土地区得到较广泛的应用，国内越来越多的地区也开始采用该技术。但国内目前尚没有该技术统一的专项标准，由于各地区土层地质条件的差异，其设计和施工方法不尽相同，且缺乏相应的检验要求，使得型钢水泥土搅拌墙的设计、施工水平参差不齐，有些甚至影响了基坑的安全。为使型钢水泥土搅拌墙技术的设计、施工和检验规范化，做到安全可靠、技术先进、经济合理、确保质量及保护环境，制定本规程。
1.0.2 本规程适用于填土、淤泥质土、黏性土、粉土、砂性土、饱和黄土等地层建筑物(构筑物)和市政工程基坑支护中型钢水泥土搅拌墙的设计、施工和质量检查与验收。对淤泥、泥炭土、有机质土以及地下水具有腐蚀性和无工程经验的地区，必须通过现场试验确定其适用性。
▼ 展开条文说明
1.0.2本条规定明确了规程的适用范围，型钢水泥土搅拌墙一般适用于填土、淤泥质土、黏性土、粉土、砂性土、饱和黄土等地层。对于杂填土地层，施工前需清除地下障碍物；对于粗砂、砂砾等粗粒砂性土地层，应注意有无明显的流动地下水，以防止固化剂尚未硬化时流失而影响工程质量。
在无工程经验及特殊地层地区，必须通过现场试验确定型钢水泥土搅拌墙的适用性。淤泥、泥炭土、有机质土、地下水具有腐蚀性的地层中含有影响搅拌桩固化剂硬化的成分，会对搅拌桩的质量造成不利的影响，因此，须通过现场试验确定型钢水泥土搅拌墙的可行性和适用性；对湿陷性土、冻土、膨胀土、盐渍土等特殊土，本规程尚不能考虑其固有的特殊性质的影响，其特殊性质的影响需根据地区经验加以考虑，并通过现场试验确定型钢水泥土搅拌墙的适用性后，方可按本规程的相关内容进行设计与施工。
作为截水帷幕和土体加固的三轴水泥土搅拌桩的施工和质量检查与验收，可参照执行本规程的相关规定。
1.0.3 型钢水泥土搅拌墙的设计与施工应综合考虑工程地质与水文地质、周边环境条件与要求；重视地方经验，因地制宜，并与地基加固、基坑降水和土方开挖等相结合，合理选择型钢水泥土搅拌墙的工艺参数；强化施工质量控制与管理，确保基坑和主体结构施工的安全，并满足周边环境保护的要求。
▼ 展开条文说明
1.0.3型钢水泥土搅拌墙仅为基坑工程中的一个分项，其设计、施工和质量检查与验收应纳入整个基坑工程的范畴中，必须与基坑工程的其他分项(包括地基加固、基坑降水、支护体系和土方开挖等)相结合，并结合工程地方经验，综合考虑工程地质条件、水文地质条件、主体结构与基坑情况、周边环境条件与要求、工程造价等因素，切实做到精心设计、精心施工，确保基坑工程和主体结构的施工安全，满足周边环境保护的要求。
1.0.4 本规程规定了型钢水泥土搅拌墙的设计、施工和质量检查与验收的基本技术要求。当本规程与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。
1.0.5 型钢水泥土搅拌墙的设计、施工及质量检查与验收除应符合本规程外，尚应符合国家现行有关标准的规定。
2术语和符号
2.1 术语
2 术语和符号
2.1 术 语
2.1.1 基坑支护 retaining and protecting for excavation
为保证地下主体结构施工和基坑及周边环境的安全，对基坑采取的临时性支挡、加固与地下水控制等措施。
2.1.2 型钢水泥土搅拌墙 soil mixed wall
在连续套接的三轴水泥土搅拌桩内插入型钢形成的复合挡土截水结构。
2.1.3 三轴水泥土搅拌桩 soil-cement pile mixed by three shafts
以水泥作为固化主剂，通过三轴搅拌机将固化剂和地基土强制搅拌，使地基土硬化成具有连续性、抗渗性和一定强度的桩体。
2.1.4 截水帷幕 waterproof curtain
用于阻隔或减少地下水通过基坑侧壁与基底流入基坑而设置的幕墙状坚向截水体。
2.1.5 套接—孔法施工 mixing with one shaft overlap
在三轴水泥土搅拌桩施工中，先施工的搅拌桩与后施工的搅拌桩有一孔重复搅拌搭接的施工方式。
2.1.6 减摩材料 friction reducing agent
当型钢水泥土搅拌墙中型钢需回收时，为减少拔除时的摩阻力而涂抹在内插型钢表面的材料。
2.1.7 外加剂 admixture
为改善水泥土搅拌桩水泥土的性能或保证施工质量，在水泥浆液中掺加的化学物质。
2.2 符号
2.2 符 号
2.2.1 抗力和材料性能
f——型钢的抗弯强度设计值；
fv——型钢的抗剪强度设计值；
τ——水泥土抗剪强度设计值；
τck——水泥土抗剪强度标准值。
2.2.2 作用和作用效应
Mk——作用于型钢水泥土搅拌墙的弯矩标准值；
Vk——作用于型钢水泥土搅拌墙的剪力标准值；
V1k——作用于型钢与水泥土之间单位深度范围内的错动剪力标准值；
V2k——作用于水泥土墙最薄弱截面处单位深度范围内的剪力标准值；
qk——作用于型钢水泥土搅拌墙的计算截面处的侧压力强度标准值；
τ1——作用于型钢与水泥土之间的错动剪应力设计值；
τ2——作用于水泥土墙最薄弱截面处的局部剪应力设计值。
2.2.3 几何参数
b——相邻搅拌桩中心间距；
D——搅拌桩设计直径；
de1——型钢翼缘处水泥土墙体的有效厚度；
de2——水泥土最薄弱截面处墙体的有效厚度；
I——型钢沿弯矩作用方向的毛截面惯性矩；
L1——相邻型钢翼缘之间的净距；
L2——水泥土相邻最薄弱截面的净距；
S——型钢计算剪应力处以上毛截面对中和轴的面积距；
tw——型钢腹板厚度；
W——型钢沿弯矩作用方向的截面模量。
2.2.4 计算系数
γo——支护结构重要性系数。
3基本规定
3 基本规定
3.0.1 型钢水泥土搅拌墙作为基坑支护结构，其设计原则、勘察要求、荷载作用、承载力与变形计算和稳定性验算等应符合现行行业标准《建筑基坑支护技术规程》JGJ 120的有关规定。
▼ 展开条文说明
3.0.1型钢水泥土搅拌墙是以内插型钢作为主要受力构件，三轴水泥土搅拌桩作为截水帷幕的复合挡土截水结构。套接—孔法(图1)是指在连续的三轴水泥土搅拌桩中有一个孔是完全重叠的施工工法。
图1 套接—孔法示意
型钢水泥土搅拌墙技术1994年首次应用于上海静安寺环球商场基坑工程，自1997年在上海东方明珠国际会议中心基坑工程中应用后，开始大量应用于基坑工程。经过多年的消化吸收和推广应用，在我国应用型钢水泥土搅拌墙作为基坑支护结构的地区逐渐增多，从沿海大部分软土地区到内陆部分城市都有应用。本规程编制过程中进行了广泛的调研，收集了全国各地共46项型钢水泥土搅拌墙应用案例。工程案例涉及上海、浙江、江苏、天津、北京、福建、武汉等省市，所在地区的土质条件多种多样。从案例反映的情况来看，型钢水泥土搅拌墙技术在我国的应用范围越来越广，适用于填土、淤泥质土、黏性土、粉土、砂性土、饱和黄土等地层。
目前国内也有四轴水泥土搅拌桩施工设备，日本有五轴水泥土搅拌桩施工设备，当其施工工艺与本规程中相关规定类似，并有地区经验时也可以采用。
型钢水泥土搅拌墙作为基坑支护结构是基坑支挡结构的一部分，应遵照现行行业标准《建筑基坑支护技术规程》JGJ120中规定，采用弹性支点法进行支护结构受力与变形计算(图2)，并进行稳定性计算。
图2板式支护体系弹性支点法计算示意
Nk——按荷载标准组合计算的轴向拉力值或轴向压力值；
psi——土对挡土构件的分布反力；
eak,i——主动土压力强度标准值
本规程编制期间先后收集到的46项全国范围内的工程实例，挑选出18个有现场变形实测数据且土层资料较为完整的工程，采用《建筑基坑支护技术规程》JGJ120中关于支护结构的计算模式与计算方法进行了复算工作。变形计算值与实测值的比较结果(图3)表明二者总体上较为吻合。表明目前采用《建筑基坑支护技术规程》JGJ120中规定的计算模式和计算方法对于型钢水泥土搅拌墙支护结构是适用的。
3.0.2 型钢水泥土搅拌墙的水泥土搅拌桩所用水泥宜采用普通硅酸盐水泥。内插型钢可采用焊接型钢或轧制型钢。
▼ 展开条文说明
3.0.2目前，工程中多采用普通硅酸盐水泥进行三轴水泥土搅拌桩的施工，相关经验积累都是建立在此基础上的。我国幅员辽阔，各地土层条件差异较大，若在工程中采用其他品种的水泥，应通过室内和现场试验确定施工参数，积累经验。
内插型钢多采用标准型号的型钢，也有工程中采用非标准的焊接型钢，但需要通过设计计算来确定非标准型钢的具体参数，并满足各种工况下型钢受力、变形计算和相关规范的要求。
图3 变形计算值与实测值比较(18个工程)
3.0.3 型钢水泥土搅拌墙施工前应掌握施工区域的地质资料，查明周边环境、不良地质现象及地下障碍物，并应编制施工组织设计。
3.0.4 型钢水泥土搅拌墙应分阶段进行质量检验，检验程序和组织应符合现行国家标准《建筑工程施工质量验收统一标准》GB 50300的有关规定；质量检验标准除应符合本规程有关规定外，尚应符合现行国家标准《建筑地基基础工程施工质量验收规范》GB 50202的有关规定。
▼ 展开条文说明
3.0.4型钢水泥土搅拌墙是在地面进行施工，在基坑开挖过程中发挥受力和截水作用的支护结构，因此加强施工过程中的质量控制以及开挖前的质量检查与验收工作是必要的。
3.0.5 型钢水泥土搅拌墙基坑工程施工期间，包括内插型钢拔除时，应对支护结构和周边环境进行监测。监测要求应符合现行国家标准《建筑基坑工程监测技术规范》GB 50497的有关规定。
▼ 展开条文说明
3.0.5基坑工程应进行全过程的监测，型钢水泥土搅拌墙与其他支护结构的监测要求基本相同，不同点在于当内插型钢需要拔除时，支护结构和周边环境的监测工作应一直持续到型钢拔除且土体空隙处理完毕后。
4设计
4.1 一般规定
4 设 计
4.1 一般规定
4.1.1 型钢水泥土搅拌墙中三轴水泥土搅拌桩的直径宜采用650mm、850mm、1000mm；内插的型钢宜采用H型钢。
▼ 展开条文说明
4.1.1型钢水泥土搅拌墙技术从日本引进，日本常用的三轴水泥土搅拌桩设备有550和850两个系列，其中550系列中水泥土搅拌桩直径有550mm、600mm、650mm三种，850系列中有850mm和900mm两种，每种直径对应相应的水泥土搅拌桩施工设备。国内引进的机械设备多为直径650mm和850mm两种，经过改进，还有施工直径达到1000mm的国产化机械设备，目前国内工程中大量应用的多为650mm、850mm和1000mm三种。
4.1.2 型钢水泥土搅拌墙的选型应根据基坑开挖深度、周边环境条件、场地工程地质和水文地质条件、基坑形状与规模、支撑或锚杆体系的设置等综合确定。
▼ 展开条文说明
4.1.2型钢水泥土搅拌墙的适用开挖深度与支护结构变形控制要求、场地土质条件、搅拌桩直径、内插型钢密度以及水泥土强度等因素有关。增加内插型钢的刚度、密度和提高水泥土强度，可以提高型钢水泥土搅拌墙的适用开挖深度。
型钢水泥土搅拌墙的设计在满足安全的前提下，应充分考虑到经济合理和方便施工，以取得最大的经济效益。同一个基坑，有时可以采用不同的支护结构设计方案，如选择直径较小的搅拌桩，通过增加插入型钢的密度、增加基坑内支撑的设置和增加其他加固措施等来弥补。
型钢水泥土搅拌墙是挡土和截水复合支护结构。基坑开挖过程中如发生较大侧向变形，可能会导致水泥土搅拌桩开裂，不仅影响其截水效果，甚至会削弱水泥土抗剪能力，给基坑工程带来安全隐患。出于基坑工程的质量和安全性的考虑，型钢水泥土搅拌墙的适用深度宜结合支护结构的稳定性、承载能力和变形控制要求综合确定。
上海地区土质软弱，浅层以黏性土为主。根据近几年完成的众多工程实例，在建筑基坑常规支撑设置下，搅拌桩直径为650mm的型钢水泥土搅拌墙适用于开挖深度不大于8.0m的基坑；搅拌桩直径为850mm的型钢水泥土搅拌墙适用于开挖深度不大于11.0m的基坑；搅拌桩直径为1000mm的型钢水泥土搅拌墙适用于开挖深度不大于13.0m的基坑。但在市政基坑中，也有通过增加支撑道数，而加大开挖深度的例子。
另外，在收集到的各地工程案例中，型钢水泥土搅拌墙结合锚杆体系的工程案例相对很少，设计人员在相关的构造和适用性方面应注重地方经验的积累，综合比较后采用。
4.1.3 型钢水泥土搅拌墙应根据支护结构的特性、基坑的使用要求、周边环境条件、施工条件以及地基土的物理力学性质、地下水条件等因素进行设计计算。设计计算尚应分别符合基坑分层开挖、设置支撑或锚杆、地下主体结构分层施工与换撑等施工期的各种工况。
▼ 展开条文说明
4.1.3型钢水泥土搅拌墙同时具有挡土和截水的作用，支护结构本身占用的场地空间较小，内插型钢可以回收重复利用。适宜在场地狭窄、严禁遗留刚性地下障碍物或经济效益显著的情况下采用。
4.1.4 型钢水泥土搅拌墙的计算变形容许值应根据周边环境条件和基坑开挖深度综合确定。
▼ 展开条文说明
4.1.4基坑支护结构都应根据基坑周围环境保护要求确定变形控制指标，型钢水泥土搅拌墙的变形控制还应满足内插型钢拔除回收等的要求。基坑开挖过程中应避免发生较大变形造成水泥土开裂，影响其截水效果以及对水泥土抗剪能力的削弱。
4.1.5 型钢水泥土搅拌墙中的三轴水泥土搅拌桩和型钢应符合下列要求：
1 搅拌桩28d龄期无侧限抗压强度不应小于设计要求且不宜小于0.5MPa。
2 水泥宜采用强度等级不低于P·O 42.5级的普通硅酸盐水泥，材料用量和水灰比应结合土质条件和机械性能等指标通过现场试验确定，并宜符合表4.1.5的规定。计算水泥用量时，被搅拌土体的体积可按搅拌桩单桩圆形截面面积与深度的乘积计算。在型钢依靠自重和必要的辅助设备可插入到位的前提下水灰比宜取小值。
3 在填土、淤泥质土等特别软弱的土中以及在较硬的砂性土、砂砾土中，钻进速度较慢时，水泥用量宜适当提高。

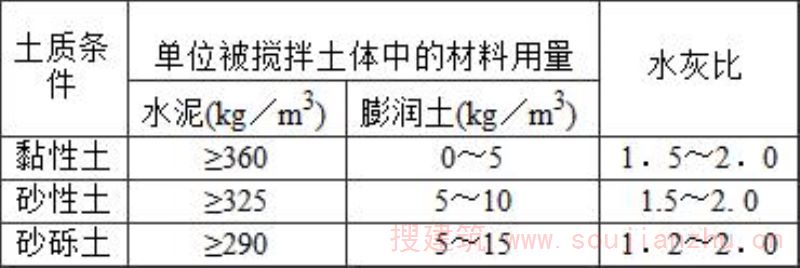

表4. 1. 5 三轴水泥土搅拌桩材料用量和水灰比
4 内插型钢宜采用Q235B级钢和Q345B级钢，规格、型号及有关要求宜按国家现行标准《热轧H型钢和部分T型钢》GB/T 11263和《焊接H型钢》YB 3301选用。
▼ 展开条文说明
4.1.5型钢水泥土搅拌墙中三轴水泥土搅拌桩和内插型钢都应根据设计要求和工艺特点确定相应的材料及其合理用量。
1水泥土搅拌桩的桩身强度
三轴水泥土搅拌桩的强度是工程中矛盾比较集中的问题。实际应用中往往出现这样的问题：设计要求高，需要达到1.0MPa，现场施工难以达到，而且采用不同方法进行强度检验时得出的结果往往差异较大，但工程实践中也出现过部分低于设计强度要求的基坑工程也可以顺利实施，没有产生水泥土的局部剪切破坏。针对这个问题，本规程编制组从多方面对三轴水泥土搅拌桩的强度问题进行了研究。
从设计角度，型钢水泥土搅拌墙应进行素水泥土段的错动受剪承载力和薄弱面局部受剪承载力计算，通过对本规程编制过程中收集到的46项工程实例进行计算，得到了水泥土的受剪承载力要求；根据水泥土的抗压强度和抗剪强度的换算关系，可以得出水泥土的最小抗压强度指标；经过三维有限元分析复核，得出在开挖深度10m左右的基坑工程中，水泥土搅拌桩的桩身强度不宜低于0.5MPa。
从施工角度，本规程编制组分别在上海、苏州、武汉、宁波、天津等地进行了三轴水泥土搅拌桩的现场试验，采用常规的施工工艺和参数分别单独打设了5根连续套接的三轴水泥土搅拌桩，对不同龄期三轴水泥土搅拌桩进行不同方法的强度检测，得到实测强度的第一手资料。
从检测角度，在上述试验场地，分别采用室内试验、原位试验、浆液试块强度试验、钻取桩芯强度试验等方法分别对7d、14d和28d的三轴水泥土搅拌桩进行了桩身强度检测。经过分析与判断，5个试验工程的水泥土搅拌桩28d取芯强度值都在0.40MPa以上，考虑取芯过程中对芯样的损伤，对取芯试块强度乘以系数1.2～1.3(平均1.25)作为水泥土搅拌桩的强度，则三轴水泥土搅拌桩的最低强度指标也基本上在0.5MPa左右。
因此，从设计、施工和检测角度可以得出，软弱土层中开挖深度10m左右的基坑工程，水泥土的无侧限抗压强度不宜低于0.5MPa。在实际工程设计中，特别是在基坑开挖深度较深、土层较为软弱的情况下，设计人员应根据土层条件、开挖深度和型钢间距进行素水泥土段的受剪承载力计算，依据设计计算的结果提出具体的水泥土搅拌桩的强度要求。
2水泥土搅拌桩采用的水泥
水泥强度是影响水泥土搅拌桩强度的重要因素，日本的三轴水泥土搅拌桩施工多采用高炉水泥，其28d龄期的抗压强度达到61.0MPa，基本上接近我国P62.5级硅酸盐水泥的强度要求。我国的工程实践中三轴水泥土搅拌桩施工多采用P·O42.5级普通硅酸盐水泥。当土层软弱、开挖较深或对三轴水泥土搅拌桩的桩身强度有较高要求时，也可以采用更高强度等级的水泥。
3水泥土搅拌桩中的水泥用量、水灰比控制和膨润土
三轴水泥土搅拌桩的水泥用量和水灰比直接关系到三轴水泥土搅拌桩的桩身强度和施工质量。对于不同的土层条件，三轴水泥土搅拌桩的水泥用量和水灰比控制都不尽相同。编制组结合日本成熟的经验综合考虑国内的主要土层条件、施工水平和施工现状，提出了具有普遍意义的水泥用量和水灰比控制指标。水泥用量宜根据不同的土质条件、施工效率及型钢的插入综合确定，当土质条件存在差异时，水泥用量也应有所差别。当水泥用量相同时，淤泥质黏土的加固强度明显低于砂性土。目前，国内以黏性土为主的地区，三轴水泥土搅拌桩多采用20％的水泥掺入比，被搅拌土体的质量按照1800kg／m3计算，单位加固土体的水泥用量即为360kg。由于施工机械的原因，当在较硬的土层中施工时，钻进速度较慢，需要适当提高水泥浆液用量保证搅拌桩机的正常运作。当水泥浆液注入量过多时，由于水泥土搅拌桩中的含水量增多，反而会降低强度和防水性能。
水泥浆应根据地质条件、施工条件不同确定合适的配合比。水泥浆液的水灰比不仅影响水泥土搅拌桩的强度和防水性能，也影响到注浆泵的压送能力以及黏性土中水泥土搅拌桩的均一性和工作效率。在施工条件允许范围内，水灰比越小，搅拌桩的强度及防水性能越好。膨润土的加入可以改善水泥浆液的黏稠度，有助于提高水泥土搅拌桩的搅拌均匀性，增强成桩后的桩体抗渗透性能。
由于我国幅员辽阔，各个地区施工水平和施工机械能力存在差异，实际应用中各项材料用量还需要根据实际情况进行适当的调整，并积累地区经验，确定合理、适用、可行的控制指标。
4水泥用量的计算
三轴水泥土搅拌桩单幅桩由3个圆形截面搭接组成。对于首开幅，单幅桩的被搅拌土体体积应为3个圆形截面面积与深度的乘积；采用套接—孔法连续施工时，后续单幅桩的被搅拌土体体积应为2个圆形截面面积与深度的乘积，圆形相互搭接的部分应重复计算。
4.1.6 型钢水泥土搅拌墙中的三轴水泥土搅拌桩可作为截水帷幕，搅拌桩应采用套接一孔法施工。其抗渗性能应满足墙体自防渗要求，在砂性土中搅拌桩施工宜外加膨润土。
▼ 展开条文说明
4.1.6三轴水泥土搅拌桩除作为型钢水泥土搅拌墙的一部分外，也可以单独用作与其他支护结构结合的截水帷幕、水利工程中永久性截水帷幕以及地基加固等，其设计要求应分别遵照相应规范的规定，一般情况下渗透系数宜达到1×10-7cm／s。一般情况下基坑工程中不进行截水帷幕渗透系数的专项检测，根据工程实践经验，当水泥土搅拌桩桩体搅拌均匀且满足设计强度要求时，其抗渗能力也可以达到要求。对于重大工程和永久性截水帷幕，应根据设计要求进行渗透性试验，确定截水效果。
4.1.7 型钢水泥土搅拌墙中型钢的问距和平面布置形式应根据计算确定，常用的内插型钢布置形式可采用密插型、插二跳一型和插一跳一型(图4. 1. 7) 三种。
(a) 密插型
(b) 插二跳一型
(c)插一跳一型
图4. 1. 7 内插型钢布置形式
▼ 展开条文说明
4.1.7型钢水泥土搅拌墙中的内插型钢应均匀布置，工程实践中内插型钢的间距不宜超过2b，即“跳一”布置。当出现特殊情况，需要增大内插型钢间距时，应验算水泥土搅拌桩的局部受剪承载力。
661'>《型钢水泥土搅拌墙技术规程[附条文说明]》JGJ/T 199-2010 附录BH型钢检查记录表
附录B H型钢检查记录表
表B H型钢检查记录表
施工单位： 编号：
质检员： 监理工程师： 年 月 日
附录C型钢水泥土搅拌墙施工验收记录表
附录C 型钢水泥土搅拌墙施工验收记录表
表C 型钢水泥土搅拌墙施工验收记录表
编号：
本规程用词说明
本规程用词说明
1 为了便于在执行本规程条文时区别对待，对于要求严格程度不同的用词说明如下：
1)表示很严格，非这样做不可的：
正面词采用“必须”，反面词采用“严禁”；
2)表示严格，在正常情况下均应这样做的：
正面词采用“应”，反面词采用“不应”或“不得”；
3)表示允许稍有选择，在条件允许时首先应这样做的：
正面词采用“宜”，反面词采用“不宜”；
4)表示有选择，在一定条件下可以这样做的，采用“可”。
2 条文中指明应按其他有关标准执行的写法为：“应符合……的规定”或“应按……执行”。
引用标准名录
引用标准名录
1 《建筑地基基础工程施工质量验收规范》GB 50202
2 《建筑工程施工质量验收统一标准》GB 50300
3 《建筑基坑工程监测技术规范》GB 50497
4 《热轧H型钢和部分T型钢》GB／T 11263
5 《建筑钢结构焊接技术规程》JGJ 81
6 《建筑基坑支护技术规程》JGJ 120
7 《焊接H型钢》YB 3301
