膨胀土地区建筑技术规范[附条文说明]GB50112-2013

 前言

中华人民共和国国家标准

膨胀土地区建筑技术规范

Technical code for buildings in expansive soil regions

GB 50112-2013

主编部门：中华人民共和国住房和城乡建设部

批准部门：中华人民共和国住房和城乡建设部

施行日期：2013年5月1日

中华人民共和国住房和城乡建设部公告

第1587号

住房城乡建设部关于发布国家标准《膨胀土地区建筑技术规范》的公告

现批准《膨胀土地区建筑技术规范》为国家标准，编号为GB 50112-2013，自2013年5月1日起实施。其中，第3.0.3、5.2.2、5.2.16条为强制性条文，必须严格执行。原国家标准《膨胀土地区建筑技术规范》GBJ 112-87同时废止。

本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国住房和城乡建设部

2012年12月25日

前言

本规范是根据住房和城乡建设部《关于印发<2009年工程建设标准规范制订、修订计划>的通知》（建标[2009]88号）的要求，由中国建筑科学研究院会同有关设计、勘察、施工、研究与教学单位，对原国家标准《膨胀土地区建筑技术规范》GBJ 112-87修订而成。

本规范在修订过程中，修订组经广泛调查研究，认真总结实践经验，并广泛征求意见，最后经审查定稿。

本规范共分7章和9个附录。主要技术内容有：总则、术语和符号、基本规定、勘察、设计、施工、维护管理等。

本次修订主要技术内容有：

1.增加了术语、基本规定、膨胀土自由膨胀率与蒙脱石含量、阳离子交换量的关系（附录A）等。

2.“岩土的工程特性指标”计算表达式。

3.坡地上基础埋深的计算公式。

本规范中以黑体字标志的条文为强制性条文，必须严格执行。

本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国建筑科学研究院负责日常管理和具体技术内容的解释。执行本规范过程中如有意见或建议，请寄送中国建筑科学研究院国家标准《膨胀土地区建筑技术规范》管理组（地址：北京市北三环东路30号；邮编：100013），以供今后修订时参考。

本规范主编单位：中国建筑科学研究院

本规范参编单位：中国建筑技术集团有限公司 中国有色金属工业昆明勘察设计研究院 中国航空规划建设发展有限公司 中国建筑西南勘察设计研究院有限公司 广西华蓝岩土工程有限公司 中国人民解放军总后勤部建筑设计研究院 云南省设计院 中航勘察设计研究院有限公司 中南建筑设计院股份有限公司 中南勘察设计院有限公司 广西大学 云南锡业设计院 中铁二院工程集团有限责任公司建筑工程设计研究院

本规范主要起草人员：陈希泉 黄熙龄 朱玉明 陆忠伟 刘文连 汤小军 康景文 卢玉南 孙国卫 林闽 王笃礼 徐厚军 张晓玉 欧孝夺 陆家宝 龚宪伟 陈修礼 何友其 陈冠尧

本规范主要审查人员：袁内镇 张雁 陈祥福 顾宝和 宋二祥 汪德果 邓江 杨俊峰 杨旭东 殷建春 王惠昌 滕延京

1总则

1  总则

1.0.1  为了在膨胀土地区建筑工程中贯彻执行国家的技术经济政策，做到安全适用、技术先进、经济合理、保护环境，制定本规范。

▼ 展开条文说明
1.0.1  本条明确了制定本规范的目的和指导思想：在膨胀土地区的工程建设过程中，针对膨胀土的特性，结合当地的工程经验，认真执行国家的经济技术政策。保护环境，特别是保持地质环境中的原始地形地貌、天然泄排水系统和植被不遭到破坏以及合理的环境绿化也是预防膨胀土危害的重要措施，应予以高度重视。

1.0.2  本规范适用于膨胀土地区建筑工程的勘察、设计、施工和维护管理。

▼ 展开条文说明
1.0.2  本规范定义的膨胀土不包括膨胀类岩石、膨胀性含盐岩土以及受酸和电解液等污染的土。当建设工程遇有该情况时，应进行专门研究。

1.0.3  膨胀土地区的工程建设，应根据膨胀土的特性和工程要求，综合考虑地形地貌条件、气候特点和土中水分的变化情况等因素，注重地方经验，因地制宜，采取防治措施。

▼ 展开条文说明
1.0.3  为实现膨胀土地区建筑工程的安全和正常使用，遵照《工程结构可靠性设计统一标准》GB 50153的有关规定，在岩土工程勘察、工程设计和施工以及维护管理等方面提出下列要求：
   1)  我国膨胀土分布广泛，成因类型和矿物组成复杂，应根据土的自由膨胀率、工程地质特征和房屋开裂破坏形态综合判定膨胀土；
   2)  建筑场地的地形地貌条件和气候特点以及土的膨胀潜势决定着膨胀土对建筑工程的危害程度。场地条件应考虑上述因素的影响，以地基的分级变形量为指示性指标综合评价；
   3)  膨胀土上的房屋受环境诸因素变化的影响，经常承受反复不均匀升降位移的作用，特别是坡地上的房屋还伴随有水平位移，较小的位移幅度往往导致低层砌体结构房屋的破坏，且难于修复。因此，对膨胀土的危害应遵循“预防为主，综合治理”的原则。
上述要求是根据膨胀土的特性以及当前国内外对膨胀土科学研究的现状和经验总结提出的。一般地基只有在极少数情况下才考虑气候条件与土中水分变化的影响，但对膨胀土地基，大量降雨、严重干旱就足以导致房屋大幅度位移而破坏。土中水分变化不仅与气候有关，还受覆盖、植被和热源等影响，这些都是在设计中必须考虑的因素。

1.0.4  膨胀土地区建筑工程勘察、设计、施工和维护管理，除应符合本规范外，尚应符合有关现行国家标准的规定。

▼ 展开条文说明
1.0.4  本规范各章节的技术要求和措施是针对膨胀土地基的特性制定的，按照工程建设程序，在岩土工程勘察、荷载效应和地震设防以及结构设计等方面还应符合有关现行国家标准的规定。

2术语和符号

2.1 术语

2  术语和符号

2.1  术语

▼ 展开条文说明
根据《工程建设标准编写规定》（建标[2008]182号）的要求，新增了本规范相关术语的定义及其英文术语。主要包括膨胀土及其特性参数、指标的术语。

2.1.1  膨胀土  expansive soil

   土中黏粒成分主要由亲水性矿物组成，同时具有显著的吸水膨胀和失水收缩两种变形特性的黏性土。

▼ 展开条文说明
2.1.1  本规范对膨胀土的定义包括三个内容：
   1)  控制膨胀土胀缩势能大小的物质成分主要是土中蒙脱石的含量、离子交换量以及小于2μm黏粒含量。这些物质成分本身具有较强的亲水特性，是膨胀土具有较大胀缩变形的物质基础；
   2)  除亲水特性外，物质本身的结构也很重要，电镜试验证明，膨胀土的微观结构属于面一面叠聚体，它比团粒结构有更大的吸水膨胀和失水收缩的能力；
   3)  任何黏性土都具有胀缩性，问题在于这种特性对房屋安全的危害程度。本规范以未经处理的一层砌体结构房屋的极限变形幅度15mm作为划分标准，当计算建筑物地基土的胀缩变形量超过此值时，即应按本规范进行勘察、设计、施工和维护管理。

2.1.2  自由膨胀率  free swelling ratio

   人工制备的烘干松散土样在水中膨胀稳定后，其体积增加值与原体积之比的百分率。

2.1.3  膨胀潜势  swelling potentiality

   膨胀土在环境条件变化时可能产生胀缩变形或膨胀力的量度。

2.1.4  膨胀率  swelling ratio

   固结仪中的环刀土样，在一定压力下浸水膨胀稳定后，其高度增加值与原高度之比的百分率。

2.1.5  膨胀力  swelling force

   固结仪中的环刀土样，在体积不变时浸水膨胀产生的最大内应力。

2.1.6  膨胀变形量  value of swelling deformation

   在一定压力下膨胀土吸水膨胀稳定后的变形量。

2.1.7  线缩率  linear shrinkage ratio

   天然湿度下的环刀土样烘干或风干后，其高度减少值与原高度之比的百分率。

2.1.8  收缩系数  coefficient of shrinkage

   环刀土样在直线收缩阶段含水量每减少1％时的竖向线缩率。

2.1.9  收缩变形量  value of shrinkage deformation

   膨胀土失水收缩稳定后的变形量。

2.1.10  胀缩变形量  value of swelling-shrinkage deformation

   膨胀土吸水膨胀与失水收缩稳定后的总变形量。

2.1.11  胀缩等级  grade of swelling-shrinkage

   膨胀土地基胀缩变形对低层房屋影响程度的地基评价指标。

2.1.12  大气影响深度  climate influenced layer

   在自然气候影响下，由降水、蒸发和温度等因素引起地基土胀缩变形的有效深度。

2.1.13  大气影响急剧层深度  climate influenced markedly layer

   大气影响特别显著的深度。

2.2 符号

2.2  符号

▼ 展开条文说明
符号以沿用《膨胀土地区建筑技术规范》GBJ 112-87既有符号为主，按属性分为四类：作用和作用效应、材料性能和抗力、几何参数、设计参数和计算系数。并根据现行标准体系对以下参数符号进行了修改：
   1)  “地基承载力标准值(fk)”改为“地基承载力特征值(fak)”；
   2)  “桩侧与土的容许摩擦力（[fs]）”改为“桩的侧阻力特征值（qsa）”；
   3)  “桩端单位面积的容许承载力（[fp]）”改为“桩的端阻力特征值（qpa）”。

2.2.1  作用和作用效应

   Pe——土的膨胀力；

   pk——相应于荷载效应标准组合时，基础底面处的平均压力值；

   pkmax——应于荷载效应标准组合时，基础底面边缘的最大压力值；

   Qk——对应于荷载效应标准组合，最不利工况下作用于桩顶的竖向力；

   sc——地基分级变形量；

   se——地基土的膨胀变形量；

   ses——地基土的胀缩变形量；

   ss——地基土的收缩变形量；

   νe——在大气影响急剧层内桩侧土的最大胀拔力标准值。

2.2.2  材料性能和抗力

   fa——修正后的地基承载力特征值；

   fak——地基承载力特征值；

   qsa——桩的侧阻力特征值；

   qpa——桩的端阻力特征值；

   ω1——地表下1m处土的天然含水量；

   ωp——土的塑限含水量；

   γm ——基础底面以上土的加权平均重度；

   δef ——土的自由膨胀率；

   δep——某级荷载下膨胀土的膨胀率；

   δs——土的竖向线缩率；

   λs——土的收缩系数；

   ψw——土的湿度系数。

2.2.3  几何参数

   AP——桩端截面积；

   d——基础埋置深度；

   da——大气影响深度；

   hi——第i层土的计算厚度；

   h0——土样的原始高度；

   hw——某级荷载下土样浸水膨胀稳定后的高度；

   l——建筑物相邻柱基的中心距离；

   la——桩端进入大气影响急剧层以下或非膨胀土层中的长度；

   lp——基础外边缘至坡肩的水平距离；

   up——桩身周长；

   ν0——土样原始体积；

   νw——土样在水中膨胀稳定后的体积；

   zi——第i层土的计算深度；

   zen——膨胀变形计算深度；

   zsn——收缩变形计算深度；

   β——设计斜坡的角度。

2.2.4  设计参数和计算系数

   ψe——膨胀变形量计算经验系数；

   ψes——胀缩变形量计算经验系数；

   ψs——收缩变形量计算经验系数；

   λ——桩侧土的抗拔系数。

3基本规定

3  基本规定

3.0.1  膨胀土应根据土的自由膨胀率、场地的工程地质特征和建筑物破坏形态综合判定。必要时，尚应根据土的矿物成分、阳离子交换量等试验验证。进行矿物分析和化学分析时，应注重测定蒙脱石含量和阳离子交换量，蒙脱石含量和阳离子交换量与土的自由膨胀率的相关性可按本规范表A采用。

▼ 展开条文说明
3.0.1  膨胀土一般为黏性土，就其黏土矿物学来说，黏土矿物的硅氧四面体和铝氧八面体的表面都富存负电荷，并吸附着极性水分子形成不同厚度的结合水膜，这是所有黏土吸水膨胀的共性。而蒙脱石[(Mg·Al)2(Si4O10)(OH)2·nH2O]是在富镁的微碱性环境中生成的含镁和水的硅铝酸盐矿物，它的比表面积高达810m2/g，约为伊利石的10倍。蒙脱石不但具有结合水膜增厚的膨胀（俗称粒间膨胀），而且具有伊利石、高岭石、绿泥石等矿物所没有的极为显著的晶格间膨胀。国外的研究表明：蒙脱石的含水量在10％、29.5％和59％的d(001)晶面间距分别为11.2、15.1和17.8。当蒙脱石加水到呈胶体时，其晶面间距可达20A左右，而钠蒙脱石在淡水中的晶面间距可达120，体积增大10倍。因此，蒙脱石的含量决定着黏土膨胀潜势的强弱。这与Na2SO4在一定温度下能吸附10个水分子形成Na2SO4·10H2O的盐胀性有着本质的区别。黏土的膨胀不仅与蒙脱石含量关系密切，而且与其表面吸附的可交换阳离子种类有关。钠蒙脱石比钙蒙脱石具有更大的膨胀潜势就是一个例证。
20世纪80年代“膨胀土地基设计”课题组以及近期曲永新研究员等人的研究表明：我国膨胀土的分布广，矿物成分复杂多变，土中小于2μm的黏粒含量一般大于30％。作为膨胀性矿物的蒙脱石常以混层的形式出现，如伊利石／蒙脱石、高岭石／蒙脱石和绿泥石／蒙脱石等。而混层比（即蒙脱石占混层矿物总数的百分数）的大小决定着膨胀潜势的强弱。
所谓综合判定并非多指标判定，而是根据自由膨胀率并综合工程地质特征和房屋开裂破坏形态作多因素判定。膨胀土地区的工程地质特征和房屋开裂破坏形态是地基土长期胀缩往复循环变形的表征，是膨胀土固有的属性，在一般地基上罕见。

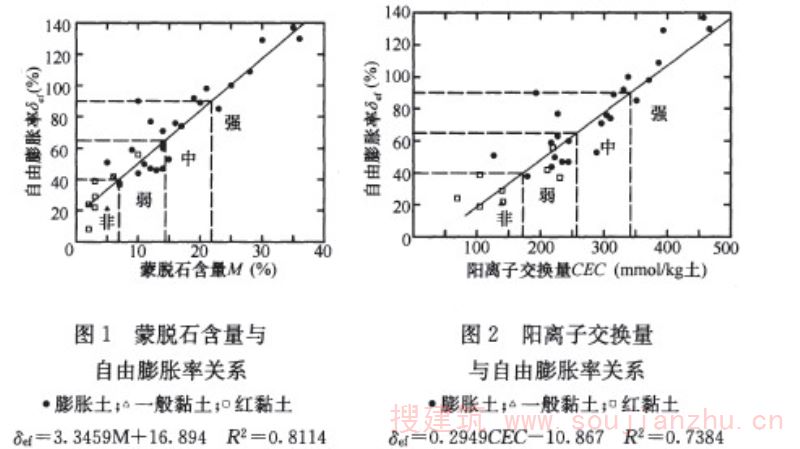

自由膨胀率是干土颗粒在无结构力影响时的膨胀特性指标，且较为直观，试验方法简单易行。大量试验研究表明：自由膨胀率与土的蒙脱石含量和阳离子交换量有较好的相关关系：见图1和图2。图中的试验数据是全国有代表性膨胀土的试验资料的统计分析结果。试验用土样都是在不同开裂破坏程度房屋的附近取得，其中尚有一般黏土和红黏土。

当自由膨胀率小于40％、蒙脱石含量小于7％、阳离子交换量小于170时，地基的分级变形量小于15mm，低层砌体结构房屋完好或有少量微小裂缝，可判为非膨胀土；当土的自由膨胀率大于90％、蒙脱石含量大于22％、阳离子交换量大于340时，地基的分级变形量可能大于70mm，房屋会严重开裂破坏，裂缝宽度可达100mm以上。本规范附录A和表A.0.1以及第4.3.3条和第4.3.4条就是根据上述资料制定的。
我国幅员辽阔，膨胀土的成因类型和矿物组成复杂，对膨胀土胀缩机理的研究和认识尚处于逐步提高、统一认识的阶段。本规范对膨胀土的判定及其指标的选取着重于建筑工程的工程意义，而非拘泥于土质学和矿物学的理论分析。矿物和化学分析费用高、时间长，一般试验室难于承担。当工程的规模大、功能要求严格且对土的膨胀性能有疑问时，可按本规范附录A的规定，通过矿物和化学分析进一步验证确认。

3.0.2  膨胀土场地上的建筑物，可根据其重要性、规模、功能要求和工程地质特征以及土中水分变化可能造成建筑物破坏或影响正常使用的程度，将地基基础分为甲、乙、丙三个设计等级。设计时，应根据具体情况按表3.0.2选用。

表3.0.2 膨胀土场地地基基础设计等级

▼ 展开条文说明
3.0.2  膨胀土上建筑物的地基基础设计等级是根据下列因素确定的：
   1)  建筑物的建筑规模和使用要求；
   2)  场地工程地质特征；
   3)  诸多环境因素影响下地基产生往复胀缩变形对建筑物所造成的危害程度等。
本规范表3.0.2的甲级建筑物中，覆盖面积大的重要工业与民用建筑物系指规模面积大的生产车间和大型民用公共建筑（如展览馆、体育场馆、火车站、机场候机楼和跑道等）。由于占地面积大，膨胀土中的水分变化受“覆盖效应”影响较大。大面积的建筑覆盖，基本上隔绝了大气降水和地面蒸发对土中水分变化的影响。在室内外和土中上下温度和湿度梯度的驱动下，水分向建筑物中部区域迁移并集聚而导致结构物的隆起；而在建筑物四周，受气候变化的影响较大，结构会产生较大幅度的升降位移。上述中部区域的隆起和四周升降位移是不均匀的，幅度达到一定的程度将导致建筑结构产生难于承受的次应力而破坏。再者，大型结构跨度大，结构形式往往是新型的网架或壳体屋盖和组合柱，对基础差异升降位移要求严格且适应能力较差，容易遭到破坏或影响正常使用。
用水量较大的湿润车间，如自来水厂、污水处理厂和造纸、纺织印染车间等大型的储水构筑物须采取严格的防水措施，以防止长时间的跑冒滴漏导致土中水分增加而产生过大的膨胀变形；而烟囱、炉、窑由于长期的高温烘烤会导致基础下部和周围的土体失水收缩。如有一炼焦炉三面环绕的烟道长期经受200℃的高温烘烤，引起地基土大量失水，产生了53mm的附加沉降，使总沉降量达到106mm，差异沉降79mm，基础底板出现多条裂缝。长期工作在低温或负温条件下的冷藏、冷冻库房等建筑物，与环境温度差异较大，在温度梯度驱动下，水分向建筑物下的土体转移，引起幅度较大的不均匀膨胀变形，使房屋开裂而影响使用。设计时必须采取保温隔热措施。
精密仪器仪表制造和使用车间、测绘用房以及高温、高压和易燃、易爆的化工厂、核电站等的生产装置和管道等设施，或鉴于生产工艺和使用精度需要，或因为安全防护，对建筑地基的总变形和差异变形要求极为严格，地基基础设计必须采取相应的对策。
位于坡地上的房屋，其临坡面的墙体变形与平坦场地有很大差异。由于坡地临空面大，土中水分的变化对大气降水和蒸发的影响敏感，房屋平均变形和差异变形的幅度大于平坦场地。地基的变形特点除有竖向位移外，还兼有较大的水平位移，当土中水分变化较大时，这种水平位移是不可逆的。因此，坡地上房屋开裂破坏程度比平坦场地严重，将建于坡地上的重要建筑物（如纪念性建筑、高档民用房屋等）的地基基础设计等级列为甲级。
胀缩等级为Ⅲ级的地基，其低层房屋的变形量可能大于70mm，设计的技术难度和处理费用较高，有时需采取多种措施综合治理，必要时还需要在加强上部结构刚度的同时采用桩基础。膨胀土地区的挡土结构，当高度不大于3m时，只要符合本规范第5.4.3条的构造要求，一般都是安全的，这是总结建筑经验的结果。对于高度大于3m的挡土结构，在设计计算时要考虑土中裂隙发育程度和土体遇水膨胀后抗剪强度的降低，并考虑水平膨胀力的影响。因此，在计算参数和滑裂面选取以及水平膨胀力取值等方面的技术难度高，需进行专门研究。对于膨胀土地区深基坑的支护设计，存在同样的问题需要认真应对。
本规范表3.0.2中地基基础设计等级为丙级的建筑物，由于场地平坦、地基条件简单均匀，且地基土的胀缩等级为Ⅰ级，其最大变形幅度一般小于35mm，只要采取一些简单的预防措施就能保证其安全和正常使用。
建筑物规模和结构形式繁多，影响膨胀土地基变形的因素复杂，技术难度高，设计时应根据建筑物和地基的具体情况确定其设计等级。本规范表3.0.2中未包含的内容，应参考现行国家标准《建筑地基基础设计规范》GB 50007中有关的规定执行。

3.0.3  基基础设计应符合下列规定：

   1  建筑物的地基计算应满足承载力计算的有关规定；

   2  地基基础设计等级为甲级、乙级的建筑物，均应按地基变形设计；

   3  建造在坡地或斜坡附近的建筑物以及受水平荷载作用的高层建筑、高耸构筑物和挡土结构、基坑支护等工程，尚应进行稳定性验算。验算时应计及水平膨胀力的作用。（自2022年1月1日起废止该条,详见新规《建筑与市政地基基础通用规范》GB 55003-2021）

▼ 展开条文说明
3.0.3  根据建筑物地基基础设计等级及长期荷载作用下地基胀缩变形和压缩变形对上部结构的影响程度，本条规定了膨胀土地基的设计原则：
   1)  所有建筑物的地基计算和其他地基一样必须满足承载力的要求，这是保证建筑物稳定的基本要求。
   2)  膨胀土上的建筑物遭受开裂破坏多为砌体结构的低层房屋，四层以上的建筑物很少有危害产生。低层砌体结构的房屋一般整体刚度和强度较差，基础埋深较浅，土中水分变化容易受环境因素的影响，长期往复的不均匀胀缩变形使结构遭受正反两个方向的挠曲变形作用。即使在较小的位移幅度下，也常可导致建筑物的破坏，且难于修复。因此，膨胀土地基的设计必须按变形计算控制，严格控制地基的变形量不超过建筑物地基允许的变形值。这对下列设计等级为甲、乙级的建筑物尤为重要：
       (1) 建筑规模大的建筑物；
       (2) 使用要求严格的建筑物；
       (3) 建筑场地为坡地和地基条件复杂的建筑物。
对于高重建筑物作用于地基主要受力层中的压力大于土的膨胀力时，地基变形主要受土的压缩变形和可能的失水收缩变形控制，应对其压缩变形和收缩变形进行设计计算。
   3)  对于设计等级为丙级的建筑物，当其地基条件简单，荷载差异不大，且采取有效的预防胀缩措施时，可不做变形验算。
   4)  建造于斜坡及其邻近的建筑物和经常受水平荷载作用的高层建筑以及挡土结构的失稳是灾难性的。建筑地基和挡土结构的失稳，一方面是由于荷载过大，土中应力超过土体的抗剪强度引起的，必须通过设计计算予以保证；另一方面，土中水的作用是主要的外因，所谓“十滑九水”对于膨胀土地基来说更为贴切。水不但导致土体膨胀而使其抗剪强度降低，同时也产生附加的水平膨胀力，设计时应考虑其影响，并采取防水保湿措施，保持土中水分的相对平衡。

3.0.4  地基基础设计时，所采用的作用效应设计值应符合现行国家标准《建筑地基基础设计规范》GB 50007的有关规定。

3.0.5  膨胀土地区建筑物设计使用年限及耐久性设计，应符合现行国家标准《工程结构可靠性设计统一标准》GB 50153的规定。

3.0.6  地基基础设计等级为甲级的建筑物，应按本规范附录B的要求进行长期的升降和水平位移观测。地下室侧墙和高度大于3m的挡土结构，宜对侧墙和挡土结构进行土压力观测。

▼ 展开条文说明
3.0.6  本条规定地基基础设计等级为甲级的建筑物应进行长期的升降和水平位移观测，其目的是为建筑物后期的维护管理提供指导，同时，也为地区的膨胀土研究积累经验与数据。

4勘察

4.1 一般规定

4  勘察

4.1  一般规定

4.1.1  膨胀土地区的岩土工程勘察可分为可行性研究勘察、初步勘察和详细勘察阶段。对场地面积较小、地质条件简单或有建设经验的地区，可直接进行详细勘察。对地形、地质条件复杂或有大量建筑物破坏的地区，应进行施工勘察等专门性的勘察工作。各阶段勘察除应符合现行国家标准《岩土工程勘察规范》GB 50021的规定外，尚应符合本规范第4.1.2条～第4.1.6条的规定。

▼ 展开条文说明
4.1.1  根据膨胀土的特点，在现行国家标准《岩土工程勘察规范》GB 50021的基础上，增加了一些膨胀土地区岩土工程勘察的特殊要求：
   1)  各勘察阶段应增加的工作；
   2)  勘探布点及取土数量与深度；
   3)  试验项目，如膨胀试验、收缩试验等。

4.1.2  可行性研究勘察应对拟建场址的稳定性和适宜性作出初步评价。可行性研究勘察应包括下列内容：

   1  搜集区域地质资料，包括土的地质时代、成因类型、地形形态、地层和构造。了解原始地貌条件，划分地貌单元；

   2  采取适量原状土样和扰动土样，分别进行自由膨胀率试验，初步判定场地内有无膨胀土及其膨胀潜势；

   3  调查场地内不良地质作用的类型、成因和分布范围；

   4  调查地表水集聚、排泄情况，以及地下水类型、水位及其变化幅度；

   5  收集当地不少于10年的气象资料，包括降水量、蒸发力、干旱和降水持续时间以及气温、地温等，了解其变化特点；

   6  调查当地建筑经验，对已开裂破坏的建筑物进行研究分析。

▼ 展开条文说明
4.1.2  明确可行性研究勘察阶段以工程地质调查为主，主要内容为初步查明有无膨胀土。工程地质调查的内容是按综合判定膨胀土的要求提出的，即土的自由膨胀率、工程地质特征、建筑物损坏情况等。

4.1.3  初步勘察应确定膨胀土的胀缩等级，应对场地的稳定性和地质条件作出评价，并应为确定建筑总平面布置、主要建筑物地基基础方案和预防措施，以及不良地质作用的防治提供资料和建议，同时应包括下列内容：

   1  当工程地质条件复杂且已有资料不满足设计要求时，应进行工程地质测绘，所用比例尺宜采用1/1000～1/5000；

   2  查明场地内滑坡、地裂等不良地质作用，并评价其危害程度；

   3  预估地下水位季节性变化幅度和对地基土胀缩性、强度等性能的影响；

   4  采取原状土样进行室内基本物理力学性质试验、收缩试验、膨胀力试验和50kPa压力下的膨胀率试验，判定有无膨胀土及其膨胀潜势，查明场地膨胀土的物理力学性质及地基胀缩等级。

▼ 展开条文说明
4.1.3  初步勘察除要求查明不良地质作用、地貌、地下水等情况外，还要求进行原状土基本物理力学性质、膨胀、收缩、膨胀力试验，以确定膨胀土的膨胀潜势和地基胀缩等级，为建筑总平面布置、主要建筑物地基基础方案和预防措施以及不良地质作用的防治提供资料和建议。

4.1.4  详细勘察应查明各建筑物地基土层分布及其物理力学性质和胀缩性能，并应为地基基础设计、防治措施和边坡防护，以及不良地质作用的治理提供详细的工程地质资料和建议，同时应包括下列内容：

   1  采取原状土样进行室内50kPa压力下的膨胀率试验、收缩试验及其资料的统计分析，确定建筑物地基的胀缩等级；

   2  进行室内膨胀力、收缩和不同压力下的膨胀率试验；

   3  对于地基基础设计等级为甲级和乙级中有特殊要求的建筑物，应按本规范附录C的规定进行现场浸水载荷试验；

   4  对地基基础设计和施工方案、不良地质作用的防治措施等提出建议。

▼ 展开条文说明
4.1.4  详细勘察除一般要求外，应确定各单体建筑物地基土层分布及其物理力学性质和胀缩性能，为地基基础的设计、防治措施和边坡防护以及不良地质作用的治理，提供详细的工程地质资料和建议。

4.1.5  勘探点的布置、孔深和土样采取，应符合下列要求：

   1  勘探点的布置及控制性钻孔深度应根据地形地貌条件和地基基础设计等级确定，钻孔深度不应小于大气影响深度，且控制性勘探孔不应小于8m，一般性勘探孔不应小于5m；

   2  取原状土样的勘探点应根据地基基础设计等级、地貌单元和地基土胀缩等级布置，其数量不应少于勘探点总数的1/2；详细勘察阶段，地基基础设计等级为甲级的建筑物，不应少于勘探点总数的2/3，且不得少于3个勘探点；

   3  采取原状土样应从地表下1m处开始，在地表下1m至大气影响深度内，每1m取土样1件；土层有明显变化处，宜增加取土数量；大气影响深度以下，取土间距可为1.5m～2.0m。

▼ 展开条文说明
4.1.5  结合膨胀土地基的特殊情况，对勘探点的布置、孔深和土样采取提出要求。根据大气影响深度及胀缩性评价所需的最少土样数量，规定膨胀土地面下8m以内必须采取土样，地基基础设计等级为甲级的建筑物，取原状土样的勘探点不得少于3个。大气影响深度范围内是膨胀土的活动带，故要求增加取样数量。经多年现场观测，我国膨胀土地区平坦场地的大气影响深度一般在5m以内，地面5m以下由于土的含水量受大气影响较小，故采取土样进行胀缩性试验的数量可适当减少。但如果地下水位波动很大，或有溶沟溶槽水时，则应根据具体情况确定勘探孔的深度和取原状土样的数量。
对于膨胀土地区的高层建筑，其岩土工程勘察尚应符合现行国家标准《岩土工程勘察规范》GB 50021的相关规定。

4.1.6  钻探时，不得向孔内注水。

126'>《膨胀土地区建筑技术规范[附条文说明] 》GB 50112-2013

 本规范用词说明

本规范用词说明

1 为便于在执行本规范条文时区别对待，对要求严格程度不同的用词说明如下：

1)表示很严格，非这样做不可的：

正面词采用“必须”，反面词采用“严禁”；

2)表示严格，在正常情况下均应这样做的：

正面词采用“应”，反面词采用“不应”或“不得”；

3)表示允许稍有选择，在条件许可时首先应这样做的：

正面词采用“宜”，反面词采用“不宜”；

4)表示有选择，在一定条件下可以这样做的，采用“可”。

2 条文中指明应按其他有关标准执行的写法为：“应按……执行”或“应符合……的规定”。

 引用标准名录

引用标准名录

1 《建筑地基基础设计规范》GB 50007

2 《岩土工程勘察规范》GB 50021

3 《工程测量规范》GB 50026

4 《工程结构可靠性设计统一标准》GB 50153

5 《民用建筑可靠性鉴定标准》GB 50292

6 《建筑变形测量规范》JGJ 8

7 《建筑桩基技术规范》JGJ 94
